Escuadra 3D SIN ESQUINA 20x30CM

5 reseñas

$ 725.38

Impuestos incluidos. Envío calculado al finalizar la compra.

SKU: E3DSE-203005-316B

Configuración: 5cm - Barrenos fijos

5cm - Barrenos fijos 5cm - Ranura deslizante 10cm- Ranura y barrenos

Espesor: 3/16"

3/16" 1/4" 5/16" 3/8"

Opciones de fabricación: Kit sin armar

Kit sin armar Escuadra armada

Pago y seguridad

Tu información de pago se procesa de forma segura.

Ver detalles

Descripción

Envíos y Garantía

Escuadra 3D 20x30 cm Sin Esquina AcuWeld

Escuadra 3D 20×30 cm Sin Esquina

Más acceso, menos interferencia y mayor libertad al fijar piezas. Compatible con toda la línea AcuWeld.

JOBI · PRO10 · PRO15 Acero A36 Corte CNC láser

⏱️ Kit para soldar: 3 días hábiles · Armada: 5 días hábiles · 🚚 Envío: 2–6 días hábiles

20×30 cm

Base × Altura

±0.5 mm

Escuadratura

5 o 10 cm

Ancho disponible

A36

Material

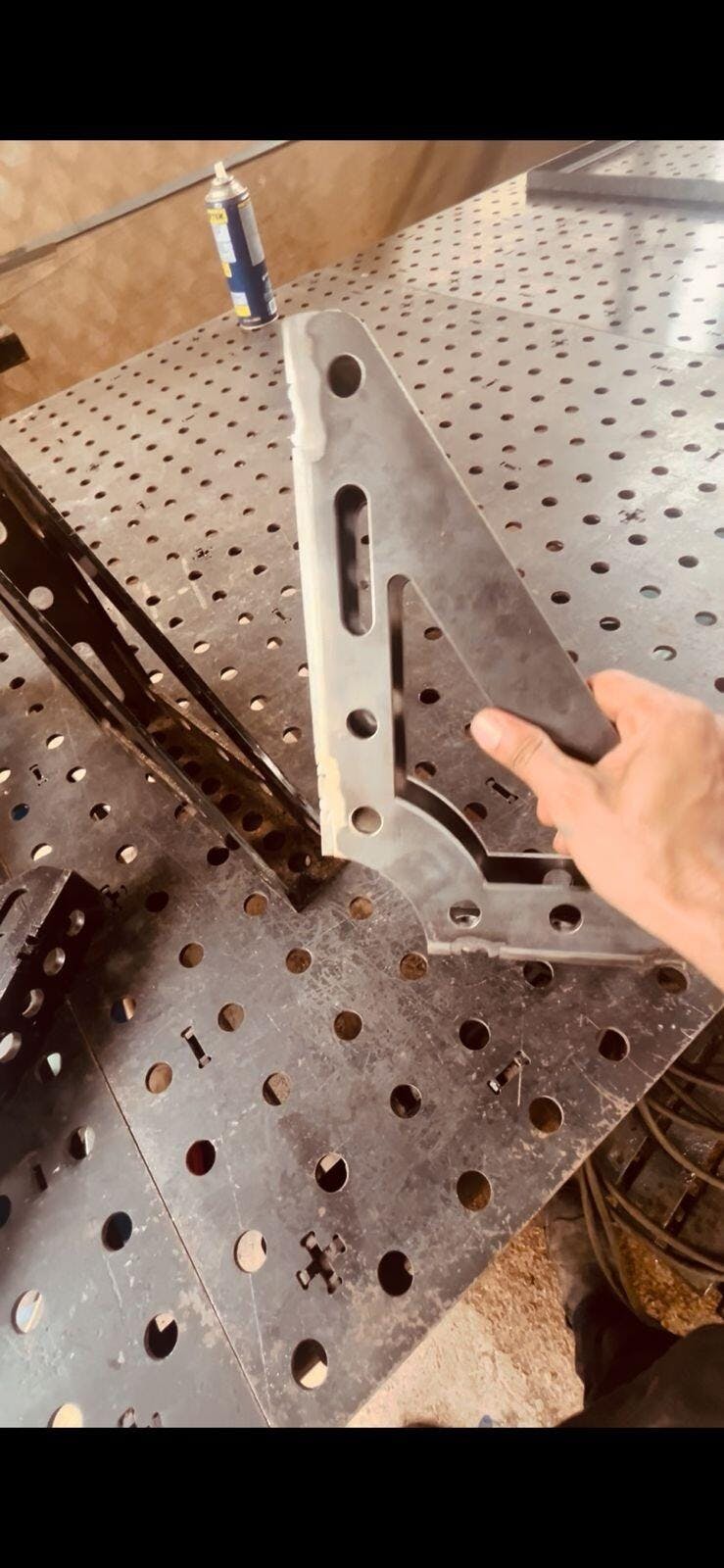

¿Qué es la Escuadra 3D Sin Esquina?

Es una escuadra de posicionamiento para mesa AcuWeld con diseño abierto en la esquina exterior. A diferencia de una escuadra cerrada tradicional, elimina la interferencia en el área exterior de la pieza y te da mejor acceso para fijar, puntear, soldar o apoyar material.

Pensada para herreros y soldadores profesionales que trabajan en configuraciones donde una escuadra cerrada estorba o limita el acceso a los puntos de fijación. Compatible con mesas JOBI, PRO10 y PRO15.

Importante:
• Esta escuadra no es un instrumento de metrología fina su referencia de escuadratura es ±0.5 mm, adecuada para trabajo real de taller y fabricación.
• La versión de kit para soldar requiere soldadura para el armado final.
• El ancho (5 cm o 10 cm) y el espesor se seleccionan como variante al comprar.

Versiones disponibles Ver detalles ▾

🔩

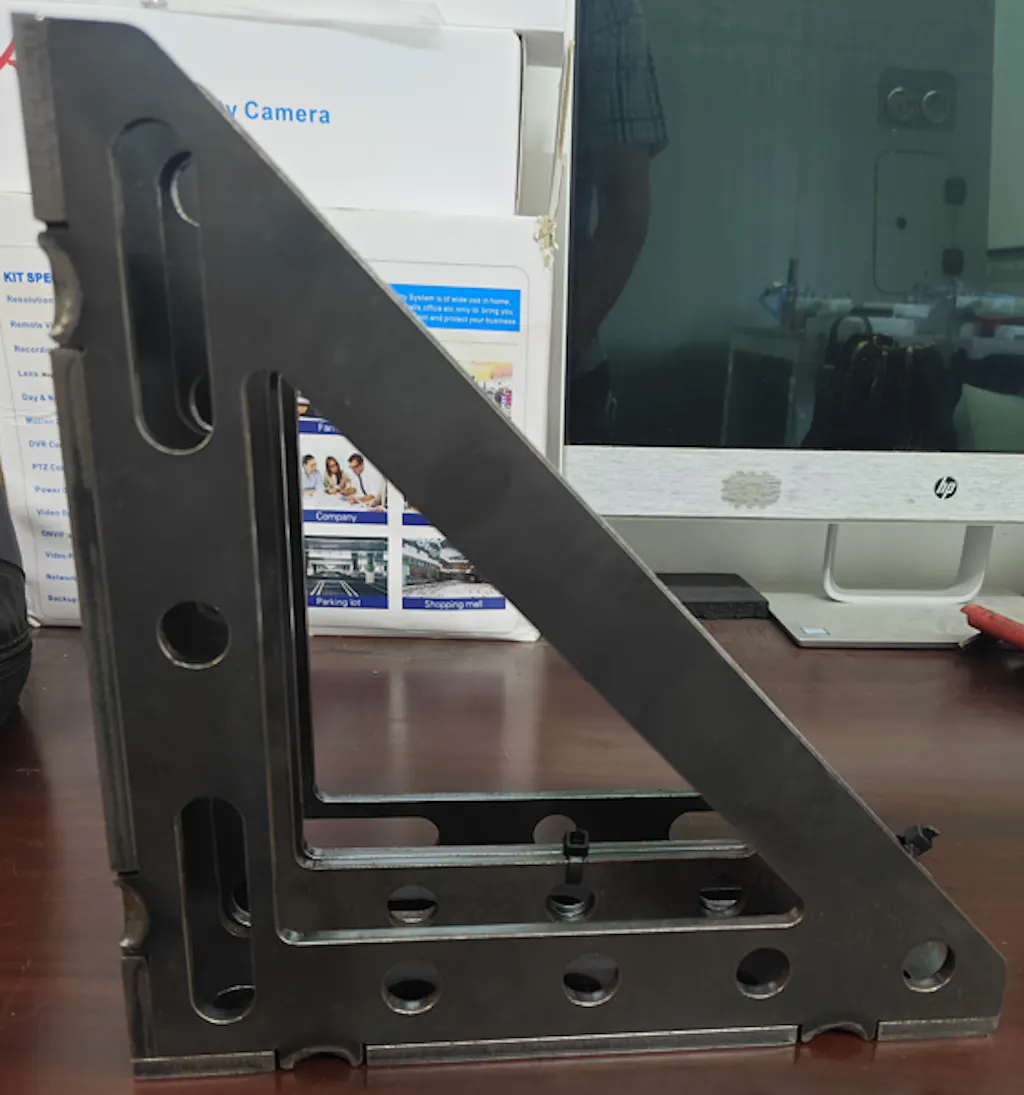

Con barrenos

6 barrenos · Espaciado cada 25 mm · Fijación precisa y repetible

Base de 20 cm con 6 barrenos espaciados cada 25 mm para fijación precisa y repetible en cualquier posición.

↔️

Con ranura deslizante

Slot continuo · Ajustes flexibles sobre la mesa

Incluye slot continuo para deslizar la escuadra y hacer ajustes más flexibles sobre la mesa sin necesidad de cambiar el punto de fijación.

⭐

Versión 10 cm — doble funcionalidad

Ranura deslizante + barrenos en una sola pieza

✓ Ranura para ajustes flexibles
✓ Barrenos para fijación precisa
✓ Una sola pieza, dos funciones

• Ancho: 10 cm
• Espesores: 3/16" · 1/4" · 5/16" · 3/8"

Escuadra 3D sin esquina 10 cm doble funcionalidad

Sistema de ensamblaje ranura y pestaña Ver detalles ▾

El sistema de ranura y pestaña facilita el armado y mantiene la alineación durante el proceso de soldadura. El corte CNC láser garantiza que las piezas encajen con precisión desde el primer intento.

Corte CNC láser

Sistema ranura y pestaña

Fijación y trabajo en múltiples ángulos Ver detalles ▾

Sus barrenos laterales permiten instalar topes, calzas y otros accesorios justo donde los necesitas, facilitando el trabajo en diferentes orientaciones.

✓ Mejor acceso a puntos de fijación laterales
✓ Más libertad para trabajar cerca de la cara externa de la pieza
✓ Útil en configuraciones donde una escuadra cerrada estorbaría

Escuadra 3D sin esquina con fijación lateral

Opciones de configuración kit o armada Ver detalles ▾

🧩

Kit para soldar

Fabricación: 3 días hábiles

✓ Piezas listas para ensamblar
✓ Sistema ranura y pestaña
✓ Incluye videotutoriales de armado

• Tiempo de entrega más corto
• Requiere soldadura
• Unión definitiva

🔥

Armada por BricoTools

Fabricación: 5 días hábiles

✓ Ensamblada y soldada por BricoTools
✓ Lista para usar
✓ Sin proceso de soldadura de tu parte

• Menos preparación en taller
• Acabado profesional
• Lista para instalar

Especificaciones técnicas Ver especificaciones ▾

Material	Acero A36
Base	20 cm
Altura	30 cm
Ancho disponible	5 cm · 10 cm
Espesores disponibles	3/16" · 1/4" · 5/16" · 3/8"
Escuadratura	±0.5 mm
Corte	CNC láser
Sistema de ensamble	Ranura y pestaña
Compatibilidad	AW JOBI · AW PRO10 · AW PRO15
Fabricación	Tlaxcala, México

Escuadra 3D sin esquina especificaciones

Sobre la escuadratura: fabricada con acero A36 y corte CNC láser. La referencia de ±0.5 mm es adecuada para trabajo real de taller, posicionamiento y repetibilidad en fabricación. No es una escuadra rectificada ni maquinada — no debe usarse como instrumento de metrología fina.

✓ Fabricación en Tlaxcala, México ✓ Hasta 6 MSI con Mercado Pago ✓ Envío a toda la república

Accesorio AcuWeld

Configura tu Escuadra 3D Sin Esquina

Elige la versión, grosor, ancho y tipo de entrega en las opciones del producto.
